球速体育分享 | 从光布缆系统的测试和检审查 ISO/IEC 14763-3:2024 标准更新（上）

宣布者：球速体育互连宣布时间：2024-07-31

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

当我们谈及装置综合布线系统，，，，，，，，电气清静、通讯质量和系统稳固性等要素是主要思量的因素。。。。。。。为了验证布线系统是否切合相关的要求，，，，，，，，有须要举行相关的测试，，，，，，，，光纤布缆的验收测试可参照国际标准ISO/IEC 14763-3。。。。。。。

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

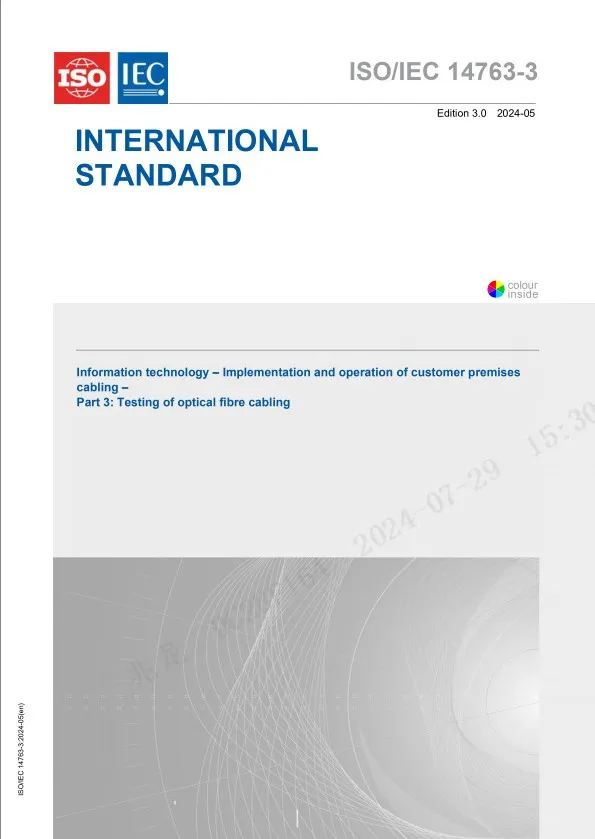

ISO/IEC 14763-3划定了检查和测试已装置的光纤布缆的要领，，，，，，，，这些布缆是凭证包括ISO/IEC 11801-1布缆标准等标准设计的。。。。。。。测试要领参考了现有的基于标准的程序。。。。。。。该标准最早于2006年6月宣布，，，，，，，，于2024年5月更新最新版本ISO/IEC 14763-3:2024。。。。。。。标准详细说明晰切合性、测试装备、测试、使用OTDR的装置布线组件的性能评估以及测试效果纪录等内容。。。。。。。ISO/IEC 14763-3:2024版本标准主要更新内容如下：

删除了塑料光纤布缆的内容

在ISO/IEC 14763-3:2014里，，，，，，，，有关塑料光纤布缆的相关内容为：在测试前，，，，，，，，在没有被测布缆系统的详细信息的情形下，，，，，，，，本部分中的某些测试要领可能同样适用于塑料光纤布缆（例如：衰减的测试）。。。。。。。A4类塑料光纤的测试要领在IEC 60793-2-40中举行划定。。。。。。。

ISO/IEC 14763-3:2024剔除了ISO/IEC 14763-3:2014当中关于塑料光纤布缆的内容，，，，，，，，塑料光纤布缆的管控标准将由IEC的其他标准予以划定。。。。。。。

增添了MPO布缆系统的测试

从云盘算到AI大数据的应用演化，，，，，，，，光纤通讯互连系统的通讯速率的增速空条件升。。。。。。。在光纤通讯系统提升速率的种种方法中，，，，，，，，并行光纤一直以来都是很好的解决步伐。。。。。。�；；；；；；诘ネǖ浪俾实奶嵘�，，，，，，，，并行光纤手艺放大单通道速率以增添系统通讯速率。。。。。。。与之对应，，，，，，，，接纳多芯光纤毗连手艺的MPO光纤耦合应用场景就显得更为普遍。。。。。。。笔者以为，，，，，，，，ISO/IEC 14763-3:2024增添测试MPO布缆系统的部分，，，，，，，，也是基于现在光纤布缆的网络应用的生长趋势。。。。。。。

增添了光源光功率计要领测试E2E的链路和MPTL

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

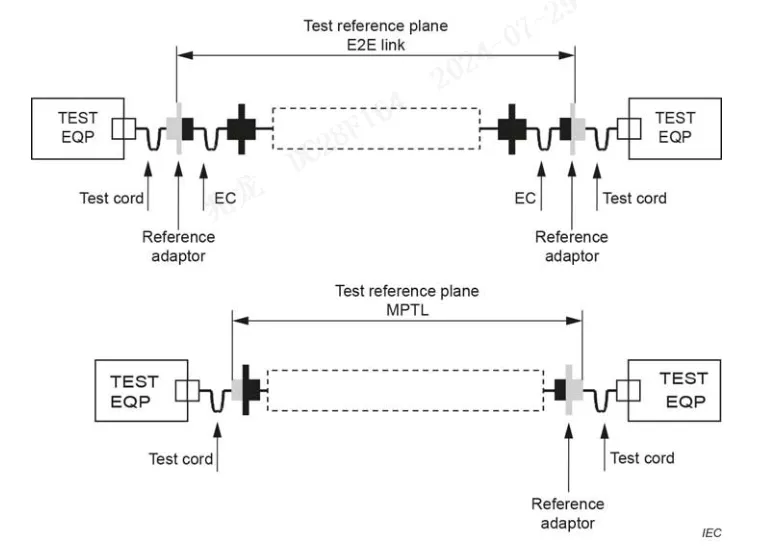

光源光功率计要领测试E2E（End-to-end，，，，，，，，端到端)的链路以及MPTL(modular plug terminated link，，，，，，，，�？？？？？？？榛逋范私恿绰罚┑牟馐圆慰计矫�

泉源：ISO/IEC 14763-3:2024

所有测试要领都增添了丈量不确定度的说明

丈量不确定度的详细研究报告参照IEC TR 61282-14:2024。。。。。。。造成丈量不确定度的因素，，，，，，，，包括情形（温度和湿度）、操作员手艺、测试要领、丈量仪器、测试系统设置、布缆方法等。。。。。。。它们划分在差别环节和条件下对丈量效果爆发不确定度。。。。。。。

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

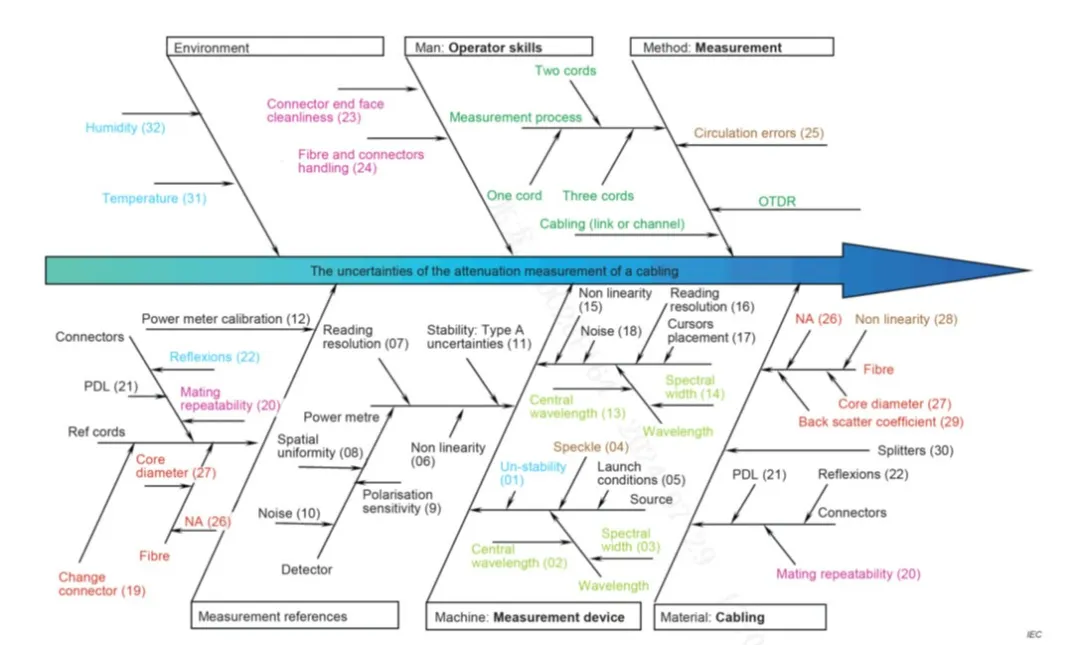

不确定度的泉源剖析之鱼骨图剖析泉源：IEC TR 61282-14:2024

在ISO/IEC 14763-3:2024中，，，，，，，，从第7.5条--第7.9条，，，，，，，，从“光纤电缆的衰减”的丈量不确定度到“外地和远程测试接口的衰减”测试系统的丈量不确定度，，，，，，，，从“毗连硬件的衰减”测试系统的丈量不确定度到“毗连硬件的回波消耗”测试系统的丈量不确定度再到“光纤长度”丈量的不确定度，，，，，，，，每一种测试要领都涉及到了差别类型光纤（SMF 和 MMF）相关的丈量参数及不确定度的剖析。。。。。。。均有关于测试的假设条件，，，，，，，，例如双向丈量、划定了最小动态余量、OTDR线性回归的距离以及点间距离等, 例如在7.6.2、7.7.2中，，，，，，，，都假设双向丈量，，，，，，，，最小动态余量为10dB，，，，，，，，OTDR线性回归为100米，，，，，，，，点间距离为1米（100个点）来盘算95%可信度下的不确定度。。。。。。。

引入了毗连器衰减的测试限值要求

凭证ISO/IEC 14763-3:2024中的第5.6.2 条“毗连硬件的衰减要求”，，，，，，，，差别类型毗连器的主要性能要求是差别的。。。。。。。

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

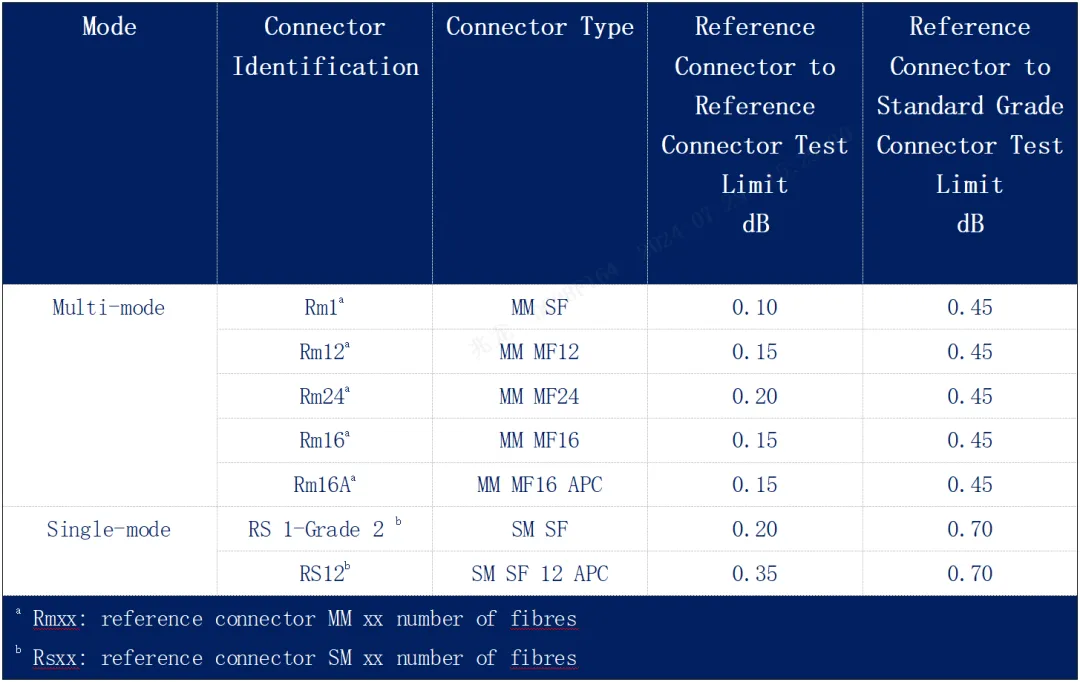

毗连器识别和衰减测试限值

从上述所泛起的图表数据中可以清晰地相识到，，，，，，，，ISO/IEC 14763-3:2024对毗连器的参考限值举行了更新。。。。。。。上图的最右边两列划分为“基准毗连器到基准毗连器的测试限值”和“基准毗连器到标准级毗连器的测试限值”。。。。。。。以Rm1为例，，，，，，，，使用带有基准毗连器的标准测试母线去测试带有基准毗连器的标准测试母线，，，，，，，，其消耗上限是0.10dB；；；；；；若是用基准级毗连器的测试母线去测试标准级毗连器，，，，，，，，那它的上限是0.45dB。。。。。。。球速体育多模产品的上限为0.15dB，，，，，，，，单模产品的上限为0.25dB。。。。。。。性能参数远优于标准设定的参数要求。。。。。。。

又好比Rm24，，，，，，，，使用带有基准毗连器的标准测试母线匹配测试标准测试母线的基准毗连器，，，，，，，，其消耗上限是0.20dB；；；；；；若是用基准毗连器的测试母线去测试标准级毗连器，，，，，，，，那它的上限是0.45dB。。。。。。。球速体育Z系列超低损光纤布缆系统计划中，，，，，，，，24芯MPO/MTP多模毗连器的最大消耗为0.20dB，，，，，，，，切合标准测试母线的加工要求，，，，，，，，具有在高品质要求下的性能优势。。。。。。。

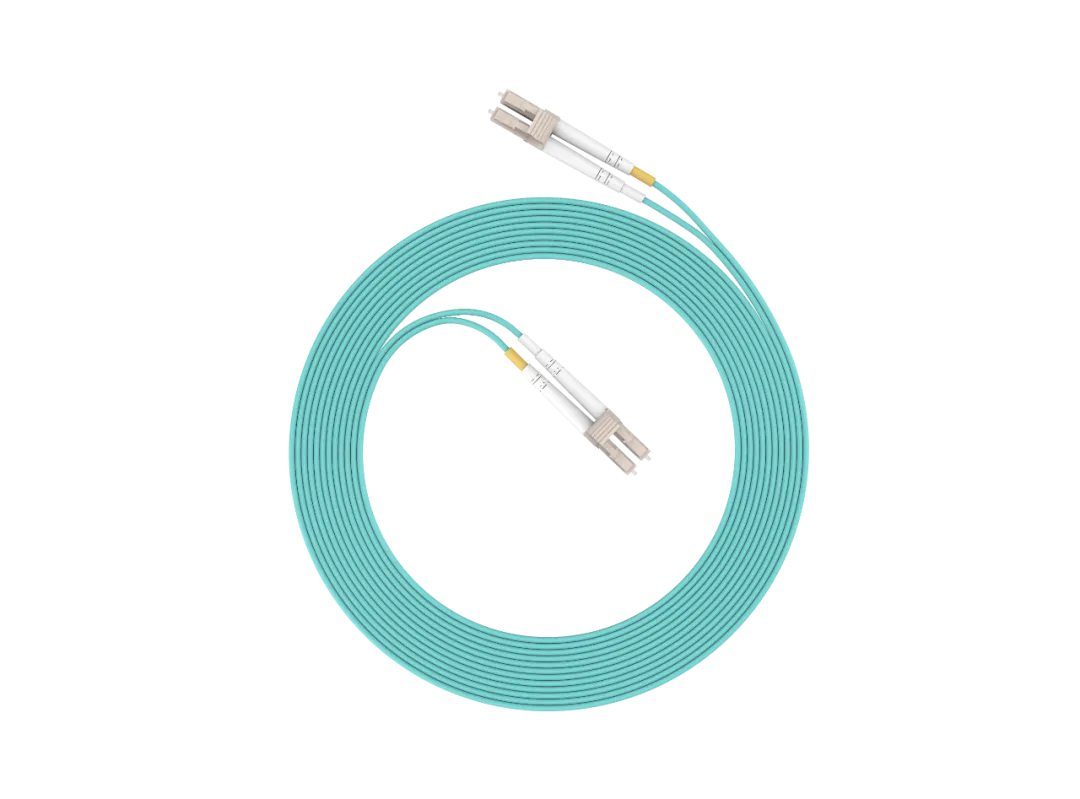

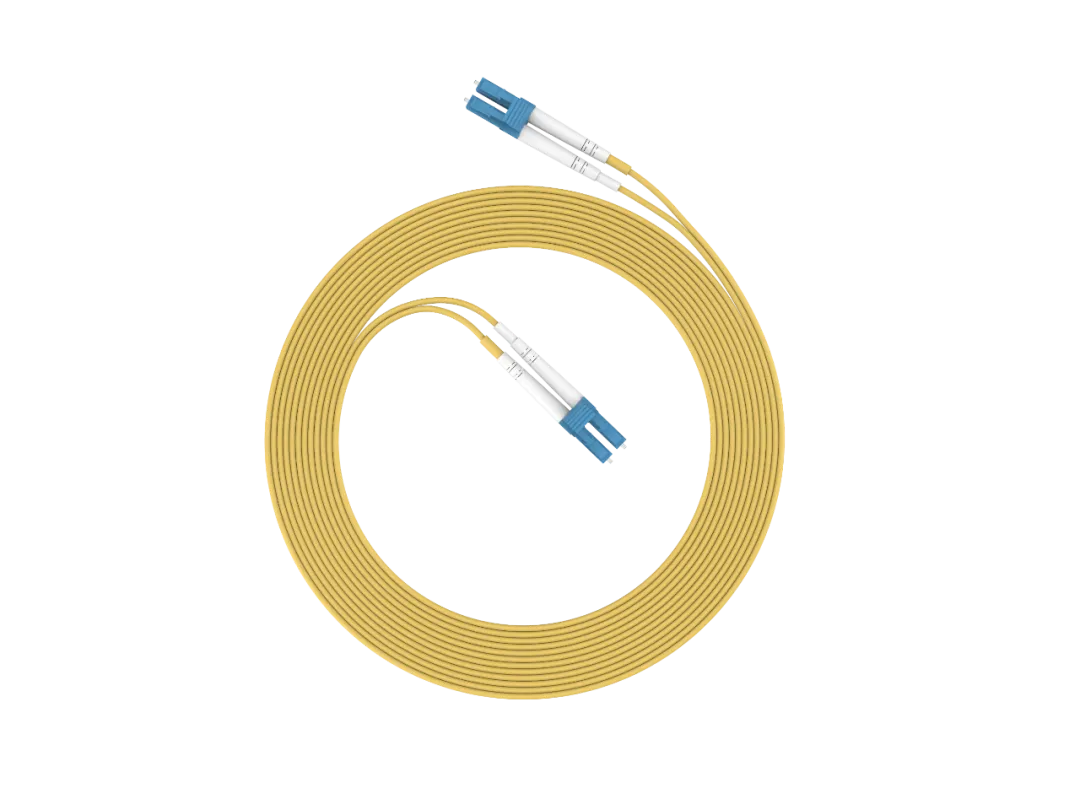

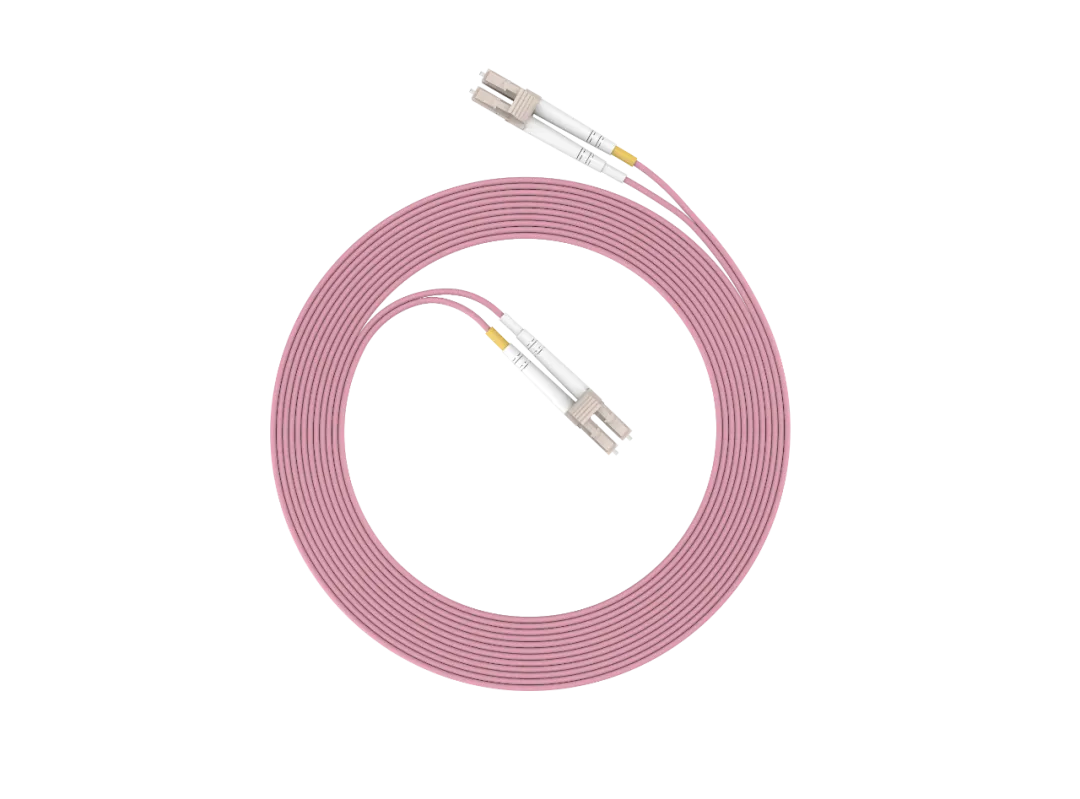

球速体育OS2光纤跳线、球速体育OM3光纤跳线和球速体育OM4光纤跳线（从左至右）

球速体育单模光纤布线系统接纳高细密度陶瓷插芯，，，，，，，，先进的研磨手艺和装备，，，，，，，，单芯光纤毗连器的极点偏移、光纤高度及曲率半径手艺参数切合GR-326-CORE及IEC 61755标准，，，，，，，，多芯光纤毗连器接纳高精度MPO/MTP毗连组件，，，，，，，，切合并优于GR-1435-CORE和IEC 61754-7，，，，，，，，重复对接性好，，，，，，，，可靠性高。。。。。。。产品通过100%光学性能测试，，，，，，，，低消耗，，，，，，，，高回损，，，，，，，，高可靠性，，，，，，，，还精选弯曲不敏感类型单模光纤，，，，，，，，适用于麋集布线场景，，，，，，，，降低运维难度。。。。。。。同时，，，，，，，，接纳优质环保质料，，，，，，，，切合RoHS和REACH要求。。。。。。。

球速体育多模光纤布线系统提供周全的布线解决计划，，，，，，，，包括知足熔接需求的配线产品、高密度和超高密度的预端接光纤配线产品。。。。。。。具有时间和本钱优势，，，，，，，，接纳�？？？？？？？榛杓�，，，，，，，，即插即用，，，，，，，，节约装置时间，，，，，，，，降低治理和维护本钱，，，，，，，，还支持定制种种长度、极性、芯数。。。。。。。其组件性能优异，，，，，，，，精选的高性能和高可靠性毗连组件切合并优于国际标准。。。。。。。毗连器产品通过100%光学测试、具有3D包管，，，，，，，，消耗低，，，，，，，，系统性能优异，，，，，，，，光纤性能知足并优于IEC 60793-2-10标准，，，，，，，，系统性能知足并优于ISO/IEC 11801-1标准。。。。。。。

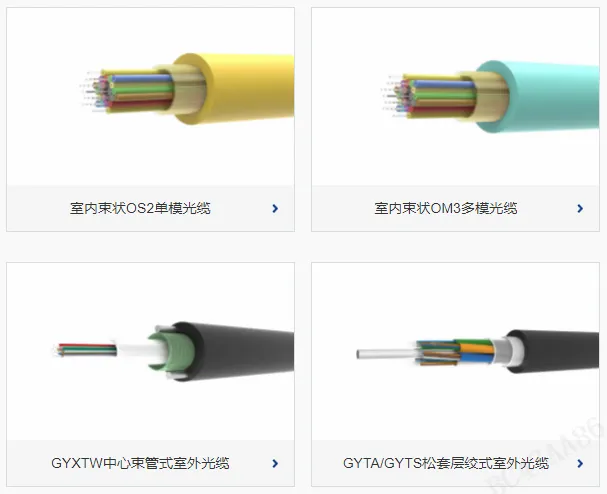

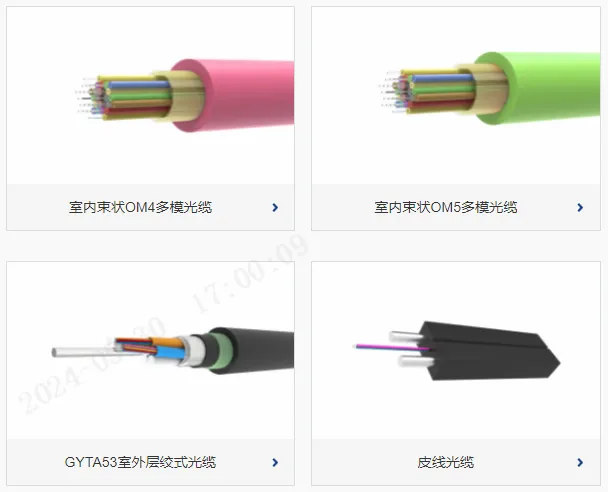

球速体育光缆

综上所述，，，，，，，，ISO/IEC 14763-3:2024标准的一直更新与完善，，，，，，，，为光纤布线系统的测试提供了更为严酷和准确的规范。。。。。。。球速体育光纤布线产品在遵照这一标准的基础上，，，，，，，，展现出了精彩的性能和优势，，，，，，，，为各行业的通讯需求提供了可靠的包管。。。。。。。随着手艺的一直前进，，，，，，，，信托未来的光纤布线领域将会迎来更多的立异与生长，，，，，，，，为人们的生涯和事情带来更高效、更稳固的通讯体验。。。。。。。敬请关注下篇文章呦~
