球速体育6A类屏障毗连器通过Intertek第三方实验室测试

宣布者：球速体育互连宣布时间：2022-09-01

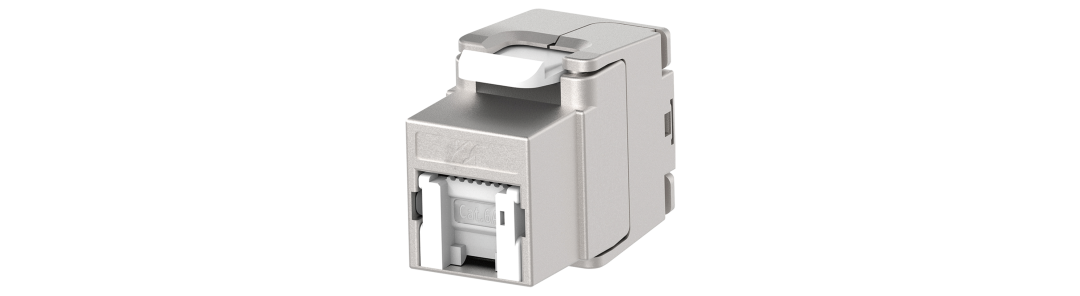

克日，，，，，，，，球速体育互连6_A类屏障毗连器（产品代码：G010105-002 / ZK6ASF180D）通过了Intertek第三方实验室测试。。。。。。。。球速体育6_A类屏障毗连器的传输性能严酷凭证IEC 60512-27-100所规范的测试要领举行测试，，，，，，，，测试效果证实球速体育6_A屏障毗连器的传输性能知足ISO/IEC 11801-1 Category 6_A、TIA-568.2-D Category 6_A以及IEC 60603-7-51的所有传输参数要求。。。。。。。。

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

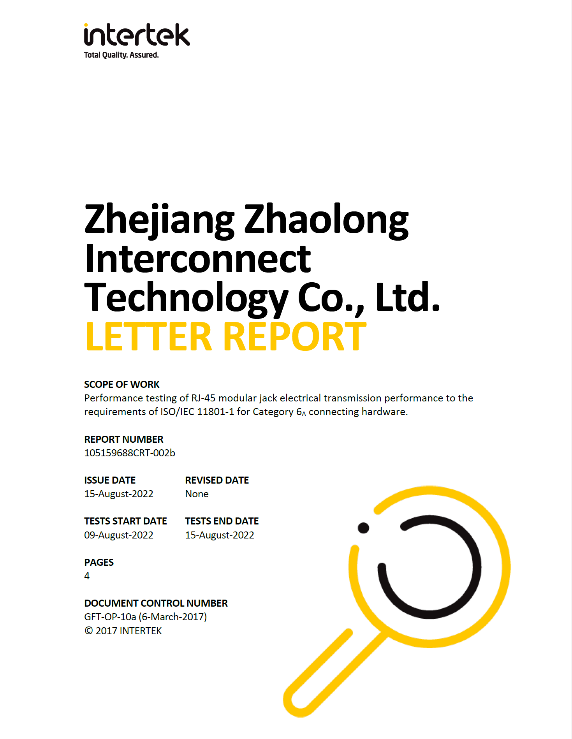

测试报告封面

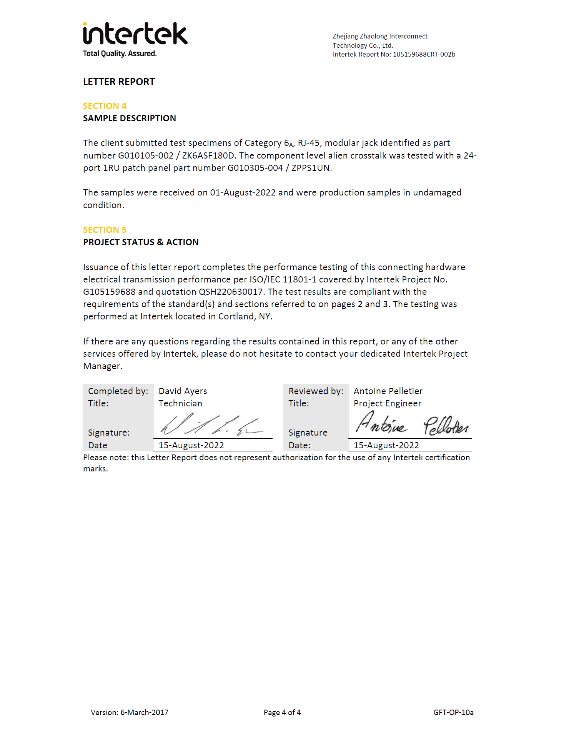

测试报告第四页

在6_A毗连器的传输性能测试中，，，，，，，，毗连器的近端串扰（NEXT）测试必需凭证IEC 60512-27-100的划定执行测试插头的矢量响应剖析。。。。。。。。球速体育6_A类屏障毗连器的近端串扰的正反向所有28个矢量响应值都知足ISO/IEC 11801-1的近端串扰要求，，，，，，，，并且ISO/IEC 11801-1中Category 6_A毗连硬件的近端串扰要求比TIA-568.2-D Category 6_A毗连硬件的近端串扰要求越发严酷。。。。。。。。通过本项测试说明球速体育6_A类屏障毗连器的近端串扰有富足的余量，，，，，，，，在组成信道时能更好地适配6_A类跳线的近端串扰的离散特征。。。。。。。。下图为球速体育实验室测试6_A类屏障毗连器的正向和反向近端串扰。。。。。。。。

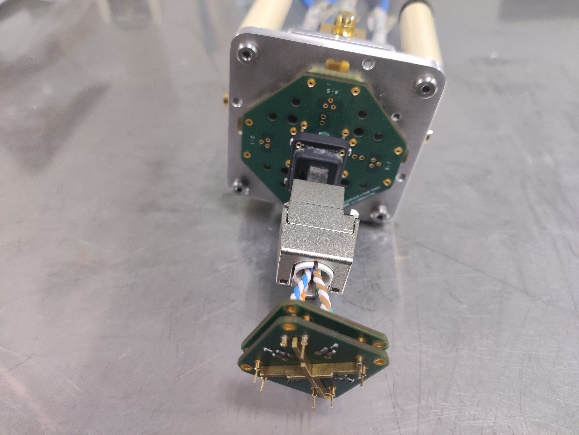

正向近端串扰测试

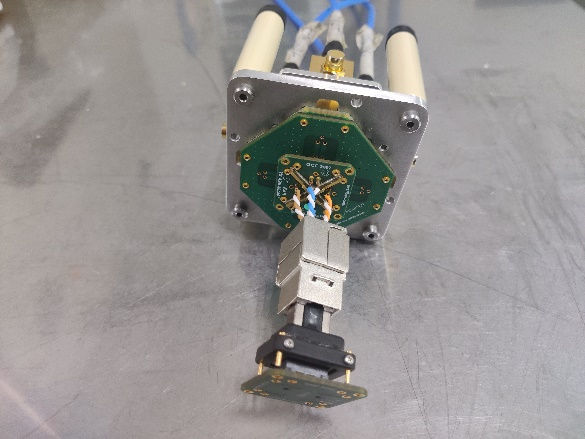

反向近端串扰测试

6A类屏障毗连器的测试项目中包括了遵照IEC 60512-26-100或TIA-568.2-D执行的转移阻抗测试。。。。。。。。转移阻抗和耦合衰减是权衡毗连器屏障效能的两个参数，，，，，，，，球速体育6A类屏障毗连器依附精彩的屏障设计在转移阻抗测试中获得了很好的效果。。。。。。。。由于球速体育6A类屏障毗连器的横向转换消耗（TCL）和横向转换转移消耗（TCTL）大幅优于标准限值要求，，，，，，，，因此遵照IEC 60603-7-1的说明，，，，，，，，球速体育6A类屏障毗连器的耦合衰减可以为知足标准要求。。。。。。。。下图为球速体育实验室测试6A类屏障毗连器的转移阻抗（TIA要领）、横向转换消耗和横向转换转移消耗。。。。。。。。

转移阻抗测试

横向转换消耗测试

（正向）

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

转移阻抗测试效果

横向转换转移消耗测试

本次6A类毗连器测试中还遵照IEC 60512-25-9标准测试要领，，，，，，，，在1U24端口配线架（产品代码：G010305-004 / ZPPS1UN）上测试了外部串扰性能。。。。。。。。外部串扰是6A类毗连器必需测试的项目，，，，，，，，球速体育6A类屏障毗连用具备优异的屏障效能和奇异的结构设计，，，，，，，，纵然在直排式配线架的严苛条件下也展示出了很是好的外部串扰性能。。。。。。。。下图为球速体育实验室测试6A类屏障毗连器的外部串扰。。。。。。。。

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

测试正向外部近端串扰

正向外部近端串扰功率和

（PSANEXT）

以球速体育6_A类屏障毗连器为毗连组件之一，，，，，，，，配合球速体育6_A类U/FTP对绞电缆（产品代码：G2503-097 / ZPrC6AF4HFB1）和球速体育6_A类U/FTP快接跳线（产品代码：G7203-003 / ZPF6AHF-IB-*M），，，，，，，，球速体育E_A级（6_A类）综合布线系统也同步通过了永世链路和信道传输性能ETL认证。。。。。。。。在球速体育实验室遵照ISO/IEC 11801-1和IEC 61935-1执行的参考切合测试中，，，，，，，，球速体育E_A级（6_A类）永世链路和信道遵照ISO/IEC 11801-2和TIA-568.2-D Annex L所规范或建议的各设置条件下都能知足ISO/IEC 11801-1 Class EA和TIA-568.2-D Category 6_A的传输性能要求。。。。。。。。尤其在20米三节点永世链路和24米四节点信道测试中也能包管各传输参数都切合标准要求。。。。。。。。

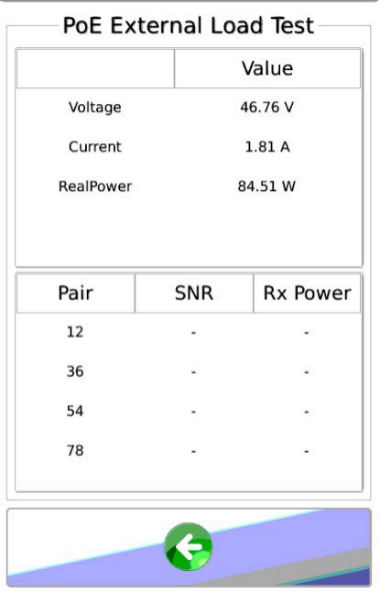

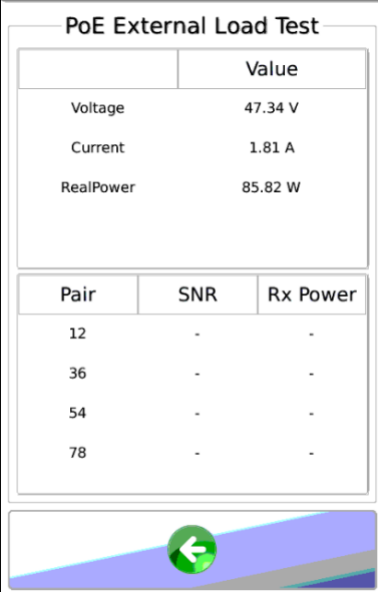

特别的，，，，，，，，在第三方信道测试中球速体育E_A级（6_A类）信道还通过了IEEE 802.3bt PoE Type 4功率传输测试。。。。。。。。测试效果显示球速体育EA级（6_A类）信道可以在标称最高60℃事情温度条件下支持PoE Type 4 Power Class 8的功率传输要求，，，，，，，，即发电装备（PSE）发送90瓦功率，，，，，，，，受电装备（PD）能够吸收至少71.3瓦功率。。。。。。。。下图为功率传输测试效果的截图。。。。。。。。

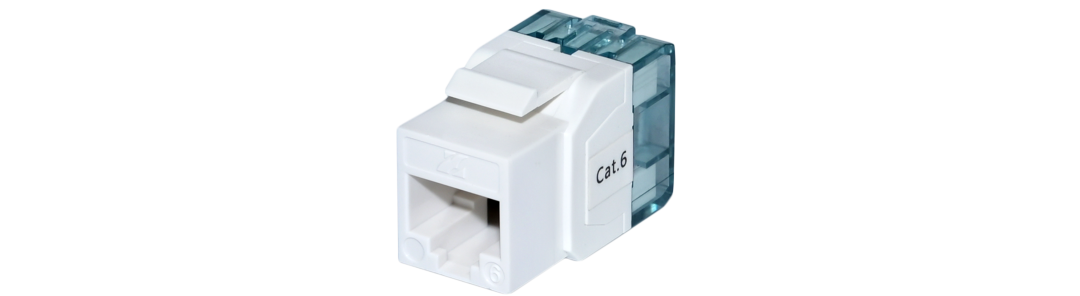

在本轮测试中，，，，，，，，球速体育6类E系列毗连器（产品代码：G010104-001 / ZK6SU1802）也同步送检并通过了6类毗连硬件传输性能测试，，，，，，，，测试要领也遵照IEC 60512-27-100执行，，，，，，，，测试效果显示球速体育6类E系列毗连器的传输性能知足ISO/IEC 11801-1 Category 6、TIA-568.2-D Category 6以及IEC 60603-7-4的传输参数要求。。。。。。。。

2026天下杯,足球直播,NBA直播,体育直播吧_球速体育

以球速体育6类E系列毗连器为毗连组件之一，，，，，，，，配合球速体育6类U/UTP对绞电缆（产品代码：G2401-294 / ZC6U4PVE）和球速体育6类U/UTP快接跳线（产品代码：G7202-001 / ZPU6CM-T-*M），，，，，，，，球速体育E系列E级（6类）综合布线系统也同步通过了E级（6类）永世链路和信道第三方测试。。。。。。。。在球速体育实验室内部执行的参考切合测试中，，，，，，，，球速体育E级（6类）永世链路和信道遵照ISO/IEC 11801-2和TIA-568.2-D Annex L所规范或建议的各设置条件下都能知足ISO/IEC 11801-1 Class E和TIA-568.2-D Category 6的传输性能要求，，，，，，，，并且能够支持PoE Type 4 Power Class 8的功率传输需求。。。。。。。。

球速体育互连承继“手艺领先、效劳领先、品质领先”的理念，，，，，，，，在毗连器产品开发中引入全波电磁仿真手艺辅助产品设计，，，，，，，，并且设置了全套实验室测试装备用于性能验证。。。。。。。。在产品开发全生命周期中，，，，，，，，球速体育研发团队从看法设计至量产品管都严酷凭证相关国际标准的最严酷要求举行设计和验证，，，，，，，，确保球速体育互连产品拥有优异的传输性能的同时也具备更高的运行可靠性。。。。。。。。本次球速体育互连组件和系统产品通过国际第三方实验室的测试和认证，，，，，，，，证实球速体育互连的研发能力和手艺实力已经抵达海内国际领先水平。。。。。。。。

本文相关产品涉及到的国际标准：

系统设计标准：

ISO/IEC 11801-1:2017	Information technology - Generic cabling for customer premises - Part 1: General requirements
ISO/IEC 11801-2:2017	Information technology - Generic cabling for customer premises - Part 2: Office premises
ANSI/TIA-568.2-D	Balanced Twisted-Pair Telecommunications Cabling and Components Standard
IEEE 802.3bt-2018	IEEE Standard for Ethernet Amendment 2: Physical Layer and Management Parameters for Power over Ethernet over 4 pairs

产品标准：

IEC 60603-7:2020	Connectors for electronic equipment - Part 7: Detail specification for 8-way, unshielded, free and fixed connectors
IEC 60603-7-1:2011	Connectors for electronic equipment - Part 7-1: Detail specification for 8-way, shielded, free and fixed connectors
IEC 60603-7-4:2010	Connectors for electronic equipment - Part 7-4: Detail specification for 8-way, unshielded, free and fixed connectors, for data transmissions with frequencies up to 250 MHz
IEC 60603-7-51:2010	Connectors for electronic equipment - Part 7-51: Detail specification for 8-way, shielded, free and fixed connectors, for data transmissions with frequencies up to 500 MHz

测试标准：

IEC 60512-25-9:2008	Connectors for electronic equipment - Tests and measurements - Part 25-9: Signal integrity tests - Test 25i: Alien crosstalk
IEC 60512-26-100:2008 +AMD1:2011	Connectors for electronic equipment - Tests and measurements - Part 26-100: Measurement setup, test and reference arrangements and measurements for connectors according to IEC 60603-7 - Tests 26a to 26g
IEC 60512-27-100:2011	Connectors for electronic equipment - Tests and measurements - Part 27-100: Signal integrity tests up to 500 MHz on 60603-7 series connectors - Tests 27a to 27g
IEC 61935-1:2019	Specification for the testing of balanced and coaxial information technology cabling - Part 1: Installed balanced cabling as specified in ISO/IEC 11801-1 and related standards
TIA-568.2-D Annex C	Cabling and component test procedures using baluns
TIA-568.2-D Annex E	Connecting hardware transfer impedance test method
TIA-568.2-D AnnexL	Modelling configurations and length scaling
